大地震にも負けない「強さ」を求めて。

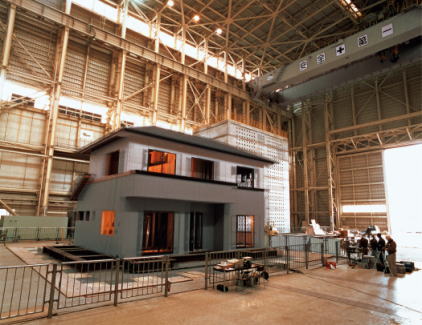

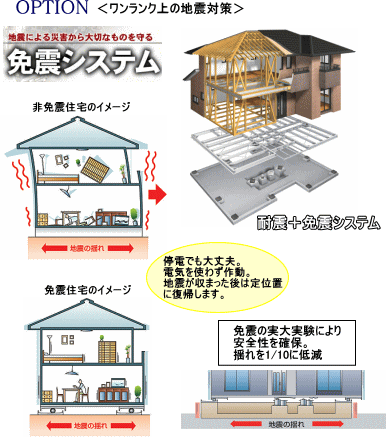

テクノストラクチャー工法では、耐震性能こそが住まいの基本条件と考え、
阪神・淡路大震災と全く同じ地震波形で実大実験を実施しました。
この結果、震度７の激震を５回与えても構造強度に影響のない、高い耐震性が実証されています。
|
新しい「木の家」のかたち。
ナショナル耐震住宅工法テクノストラクチャーの「強さ」の秘密。 |

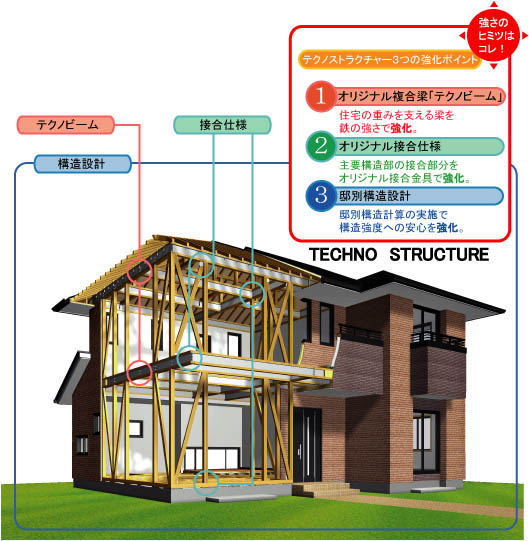

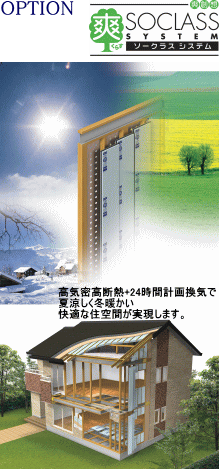

木の家のよさを伸ばしながら、「もっと強く、もっと心地よく」を実現させる住宅工法。
それが「テクノストラクチャー」です。
構造的な”不安”を”信頼”に、現場ごとの”バラツキ”を”安定品質”へと変える、
これからの新しい「木の家」のかたちです。 |
|
 |
| |
| 強さのヒミツ① 住宅を支える梁を「鉄の強さ」で強化。 |
テクノストラクチャーはココが違う！その①
住宅の重みを支える梁には、高品質・高強度が求められます。しかし、このような良質で大きな木材は手に入りにくくなっているのが現状です。テクノストラクチャーではこの梁に、独自に開発した高強度な”テクノビーム”を採用。
物件に合わせて工場生産するので、高品質な梁を安定的に提供します。 |
| オリジナル複合梁「テクノビーム」 |
 |
テクノビームとは？
軽量Ｈ型鋼を芯材に上下を木ではさんだテクノストラクチャー工法オリジナルの複合梁です。抜群の強度を誇ります。
|
|
| 地震などの短期の荷重に差が出る強さ。 |

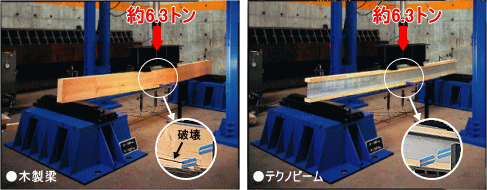

同じ力を加えた比較実験でも、テクノビームの強さが立証されました。
|
 |
|
| 長期荷重にも「たわみ」がほとんど進行しない高耐久性能。 |

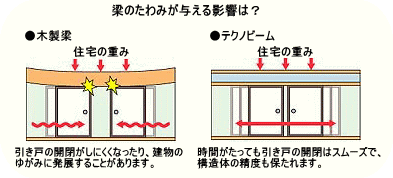

住宅の重みを支える梁には、時間の経過とともに若干のたわみが生じます。
特に木製梁は、荷重がかかり続けるとたわみの変形が年々増やしていくクリープ変形という現象が起こります。 |
 |
 |
|
| 鉄のサビに対する不安にも「溶融亜鉛メッキ」で対策。 |
| テクノビームの芯材となる鉄骨には、防錆作用に優れた「溶融亜鉛メッキ処理」が施されています。メッキ破膜は住宅性能表示制度における劣化対策等級３（最高等級）の規定をクリアする付着量で、サビからしっかり守っています。 |
 |
|
| 強さのヒミツ② 独自の接合金具で木造の「弱点」を強化。 |
テクノストラクチャーはココが違う！！その②

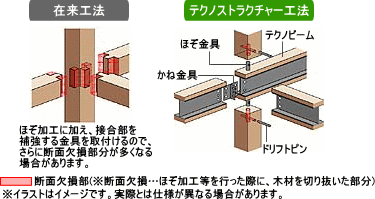

木と木をつなぐ一般的な方法である「ほぞ加工」。この方法は有効な手段である反面、地震など大きな力が加わった場合、接合部に損傷を受けやすいという弱点があります。そこでテクノストラクチャーでは、断面欠損を最小限に抑え、かつ接合強度を高めた「オリジナル接合金具」を開発し、住宅の強度を高めています。 |
| 柱と梁（土台）の接合部／ドリフトピン接合 |

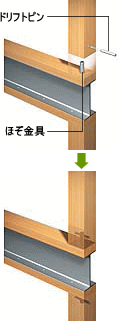

柱と梁や土台など、引き抜き力がかかる接合部には、ほぞ金具にドリフトピンを直角に打ち込むドリフトピン接合を採用しています。 |
 |
|
 |
|
| 一般接合を大きくうわまわる、柱の引抜き強度。 |

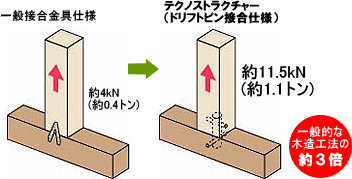

| テクノストラクチャーの柱の引き抜き強度は、一般的な木造接合金具を使用した場合と比べて約３倍です。ピンを打ち込むだけで安定した強度を発揮します。 |
 |
| 部材の切り欠きを抑えて安定した高強度を実現。 |
 |
テクノストラクチャーでは、素材の力を最大限に引き出すために、木材の切り欠きを最小限にしたオリジナルの金具接合を開発しました。施工者によって強度に偏りが出ることもなく、すべての部位で安定した高強度を実現すると同時に、施工のスピード化・品質の安定化も実現しました。 |
|
 |
| その他の結合部 |
| オリジナル接合金具仕様ですべての部位に高強度を実現。 |

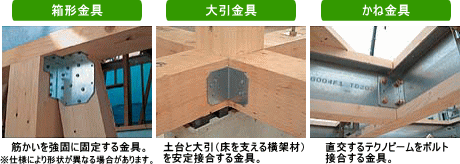

| ドリフトピン接合以外の部分も、柱・梁・筋交い等の主要構造部の接合に、オリジナル接合金具を使用。テクノビーム同士の鉄骨部は、かね金具とボルト４本で締めつけるボルト接合を採用し、強度を高めています。 |
 |
|
| 強さのヒミツ③ 一邸ごとの構造設計で「安心」を強化。 |
テクノストラクチャーはココが違う！！！その③
いくら構造部材が強くても、従来のように構造体の組み方（構造設計）がカン頼みだと、耐震性の高い建物にはなりません。そこでテクノストラクチャーでは、一邸一邸しっかり強度チェックしながら構造設計を行う、安心のシステムを採用しました。 |
構造設計がいい加減だと・・・
地震などで大きなとからがかかったとき、
まず強度バランス上弱い部分が損傷を
受け、変形を起こします。さらにまわりが
損傷部をささえきれなくなると、家全体が
倒壊に至る場合があります。 |
 |
|
| テクノストラクチャーの構造設計 |

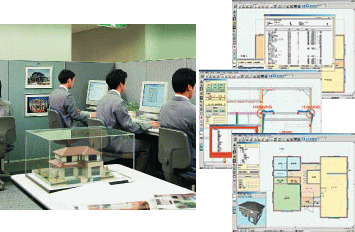

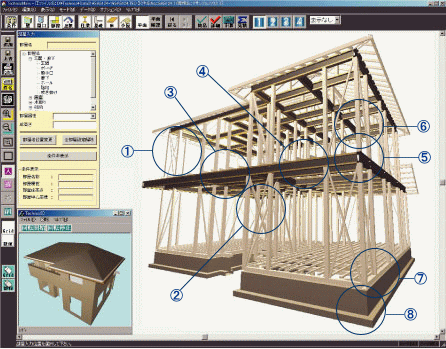

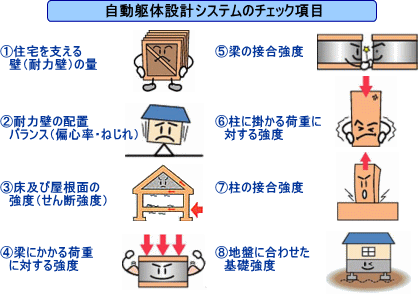

テクノストラクチャーでは独自に開発した「自動躯体設計システム」で緻密な構造計算・構造分析を行います。
|
 |
|
| 一邸一邸に根拠のある強さを確保。 |
| テクノストラクチャー工法の住まいはすべて、建てる前に構造強度を徹底チェック。万一の事前災害にも耐えられる構造設計を、すべての物件で追求しています。 |
 |
| 住まいごとに異なる諸条件を加味した多角的な構造設計。 |

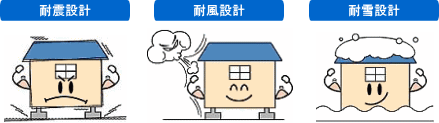

| 厳しい自然条件と、地域特有の設計条件に適応した構造設計をしています。 |
 |
 |
 |
|
| 自由度 高強度ならではの自由設計 |
①バルコニー
最大で1800㎜が実現 |
②フリーウォール
間取り変更に対応 |
 |
 |
| ③広々空間 |

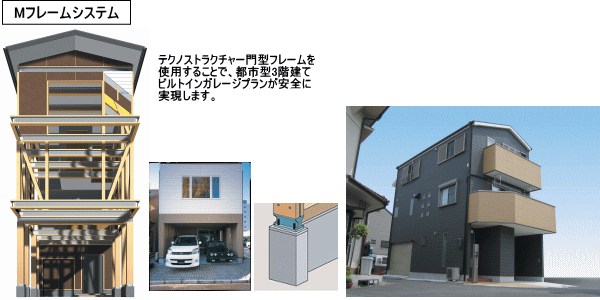

④間口最大 約6.0m
天井高最大約2.8m |
 |
 |
|
